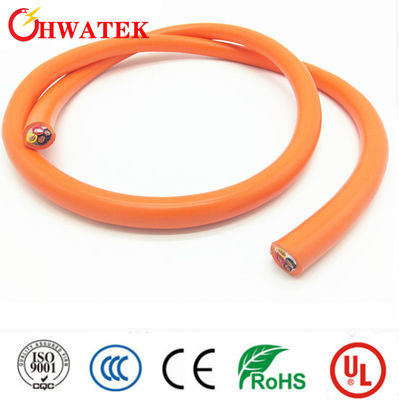

3C×10AWG+2C×18AWG 600V 105oC EV-oplaadkabel met TPE-isolatie en kaal koperstreng
Basic Properties
Certification:
ISO9001, CE, CCC, RoHS
Trading Properties
Minimum Order Quantity:
50 meter
Product Summary
Eva 3c5.0 mm2 en 2c*0.8 mm2 Kabel Productspecificaties Artikel 1 Eenheid A: 3C × 10AWG Eenheid B: 2C×18AWG Leidermateriaal Kauw koper met stranden Grootte 105/0,254±0,008 mm 65/0,127±0,008 mm Pitch (Ref) 59 mm max. 32 mm max. Overdosis. 3.00 mm 1.18mm Isolatiemateriaal TPE Min. Gemiddelde dikte 1...
Product Details
Markeren:
3C×10AWG+2C×18AWG EV-oplaadkabel
,600V EV-laadkabel
,105oC EV-oplaadkabel
Conductor Material:
Koper
Sheath Material:
TPE
Insulation Material:
TPE
Material Shape:
Ronde draad
Conductor Size:
105/0,254 ± 0,008 mm, 65/0,127 ± 0,008 mm
Pitch:
59 mm max., 32 mm max.
O.D.:
3,00 mm, 1,18 mm
Insulation Thickness:
1,14 mm, 0,76 mm
Min. Thickness:
1,02 mm, 0,68 mm
Insulation O.D.:
5,40 ± 0,20 mm, 2,80 ± 0,10 mm
Rated Temperature:
-40 ~ +105 ° C
Rated Voltage:
600V
Bending Radius:
5xod
Flammability Test:
Iec60332-1
Transport Package:
300 m/haspel
Product Description
Eva 3c5.0 mm2 en 2c*0.8 mm2 Kabel
Productspecificaties
| Artikel 1 | Eenheid A: 3C × 10AWG | Eenheid B: 2C×18AWG |
|---|---|---|
| Leidermateriaal | Kauw koper met stranden | |
| Grootte | 105/0,254±0,008 mm | 65/0,127±0,008 mm |
| Pitch (Ref) | 59 mm max. | 32 mm max. |
| Overdosis. | 3.00 mm | 1.18mm |
| Isolatiemateriaal | TPE | |
| Min. Gemiddelde dikte | 1.14mm | 0.76mm |
| Min. Dikte op elk punt | 1.02 mm | 0.68mm |
| Een overdosis. | 5.40±0.20 mm | 20,80 ± 0,10 mm |
Certificering
| Certificaat nr. | Soorten producten |
| E473281 (UL) | EVE 3×10AWG ((5.0mm2) + 2×18AWG ((0.8mm2) 600V 105oC FT2 HWATEK |

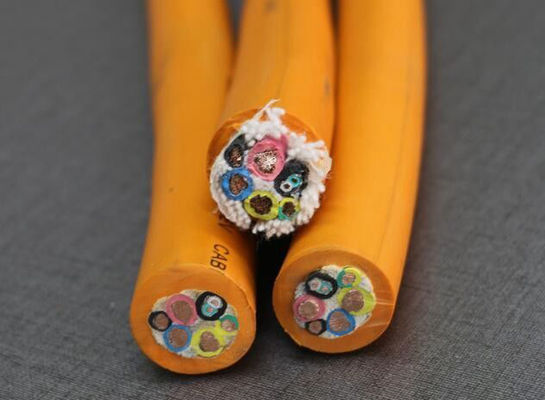

Structuurdiagram
Technische details
Referentiestandaard:IEC 62893, IEC 62893-4-1
Productcategorie:AC:EV-(R) SS, EV-(R) SSPS, EV-(R) S90S90, EV-(R) S90S90PS90-450/750V 1,0-70(2-5C) +0,5-0,75(P/P2) ((1-10C)
Bouw
- Nominale temperatuur: -40 ~ +105°C
- Nominale spanning: 600V
- Conductor: kaal koper met strengen
- Isolatie materiaal: TPE
- Materiaal van de omhulsel: TPE
- Flexible constructie, bestand tegen kou, olie (11 soorten), ozon, slijtage, UV, externe druk en thermische stress
- Voldoet aan IEC60332-1 ontvlambaarheidstest
- Minimale buigradius 5xOD
- Eenvoudige installatie

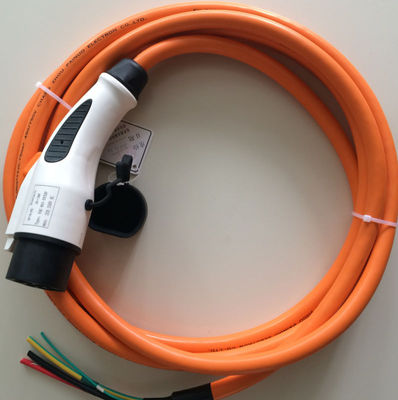

Toepassingen:Geschikt voor alle soorten elektrische voertuigen, laadpalen, elektriciteitscentrales en laadpalen.
Structurele parameters
- De gedetailleerde afmetingen zijn onderworpen aan de productspecificaties.
- Andere specificaties kunnen worden ontworpen en vervaardigd volgens de eisen van de klant.
- De kleur van de schede is over het algemeen zwart of oranje.
Profiel van het bedrijf
- Opgericht in 2004 met een kapitaalinvestering van 9 miljoen USD
- De fabriek in Kunshan beslaat 14.980 vierkante meter.
- 2020 Nantong-faciliteit opgericht met een investering van 100 miljoen RMB met een oppervlakte van 34.000 vierkante meter
- Certificering: ISO9001, ISO14001, IATF16949, ISO13485
- Productcertificeringen: CCC, UL, CUL, CE, CSA, ETL
- Beheersbeginselen: EERLIJKHEID, INNOVATIE, BESCHERMING VAN HET OMWERK
Certificaten
Productieproces
Vervoer
Veelgestelde vragen
V: Wat kunt u leveren?
A: We produceren elektronica draden, aansluitdraden, industriële kabels, robotkabels, EV oplaadkabels, en nieuwe/groene energie kabels.
V: Welke certificaten heeft u?
A: We hebben UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach en ETL certificaten.
V: Kunnen we monsters krijgen voordat we bestellen?
A: Ja, we zijn bereid om monsters voor u te regelen.
Wat is uw doorlooptijd?
A: Normaal gesproken 2-3 weken, 5-6 weken tijdens het hoogseizoen.
V: Hoe garandeert u de kwaliteit van het product?
A: Voorproductie-monsters vóór massaproductie en eindinspectie vóór verzending.
