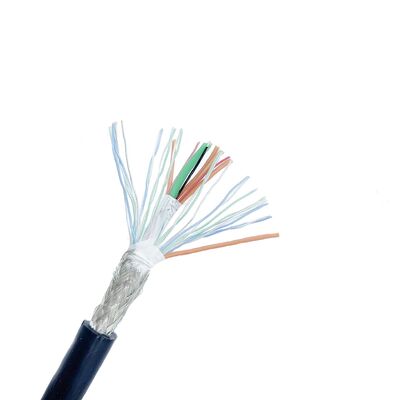

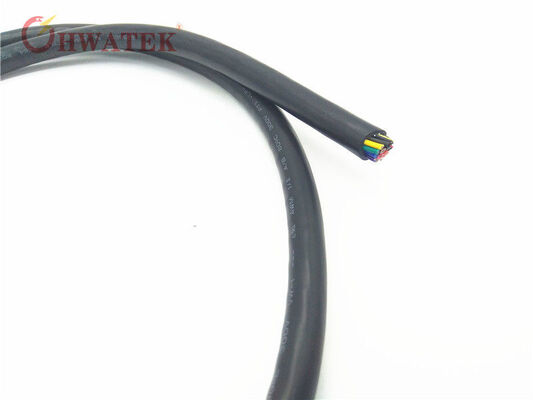

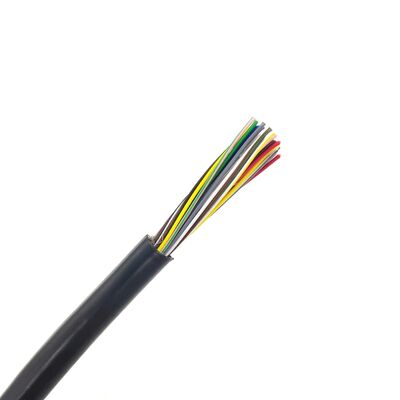

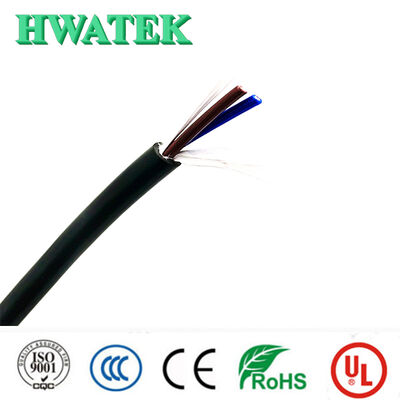

PVC-slijm FT2 Flame 26AWG Multicore Flexible Cable
Productoverzicht
Deze 300V besturingskabel voor liftas draadloosheid heeft koperen geleiders, isolatie, vulling, tape, optioneel afscherming en buitenste behuizing.TemperatuurweerstandAlle materialen voldoen aan de milieunormen RoHS & Reach.
Belangrijkste kenmerken
Hoge flexibiliteit voor een gemakkelijke installatie
Temperatuurbestendig: -40°C tot 105°C
Oliebestendige: 60°C of 80°C
Vlamvertrager: VW-1, FT1, FT2
RoHS & Reach-conform
300 V nominale spanning
Toepassingsgebieden
Voornamelijk gebruikt voor vaste installatie van signaaltransmissiekabels in liftschachten.
| Toepassingsgebied |
Nominale spanning |
Aanbevolen specificaties |
Aanbevolen aantal kernen |
Bestuurskast → bedrading van de schakelaar
Kabel voor het opheffen van de veiligheidskring |
300 V |
26AWG-14AWG |
7+1 |
| Oppergeforceerde schakelaar, ondergeforceerde schakelaar, bovengrensschakelaar, ondergrensschakelaar, laddervergrendelingsschakelaar, brandterugkeerschakelaar |
300 V |
26AWG-14AWG |
2+1 |
| Kabel van de kofferbak van de deurvergrendeling en kabel van de tak van de deurvergrendeling in de hefweg |
300 V |
26AWG-14AWG |
2+1 |
Bestuurskast → bedrading van het vloerbeeld van de hefbaan
Ground display hoofdlijnkabel, vloer display takkabel |
300 V |
26AWG-14AWG |
Aantal lagen +N+PE
Opmerking: het aantal lagen is 7 en hoger |
Schema van de kabelstructuur
1 - Dirigent
2 - Isolatie
3 - Vullen
4 - Riem
5 - Schild (facultatief)
6 - Buitenmantel
Afdrukken:E258652 AWM STYLE 2517 ***AWG 105oC 300V VW-1- c AWM I/II A/B 105oC 300V FT1 -LF- HWATEK
Basisconstructie
- Leider:Vaste of gestreepte
- Isolatie:Speciaal gemengd PVC
- Schild of vlecht:Facultatief
- Jacket:Speciaal gemengd PVC
Nalevingsnormen
UL758
UL1581
UL2556
RoHS
REACH
Technische specificaties
- Nominale spanning:300 V
- Nominale temperatuur:-40°C tot 105°C
- Brandwaarde:VW-1, FT1, FT2
- Olieweerstand:60 °C of 80 °C Olie
- Test van de spanning:AC 2,0 kV/1min
Detaille specificaties
| Aantal kernen*Specificaties |
Structuur van de geleider |
Buitendimeter van de geleider (mm) |
Gemiddelde isolatiedichtheid (mm) |
Buitendimeter van de isolatie (mm) |
Gemiddelde dikte van de omhulsel (mm) |
Einde buitendiameter (mm) |
Nettogewicht van de kabel (kg/km) |
Maximale stroomweerstand van de geleider (20oC) Ω/km |
| 2C*26AWG | 7/0.16 | 0.48 | 0.30 | 1.2 ± 0.05 | 0.76 | 4.3±0.20 | 19.2 | 150 |
| 2C*24AWG | 7/0.20 | 0.60 | 0.30 | 1.3±0.05 | 0.76 | 4.5±0.20 | 21.9 | 94.2 |
| 2C*22AWG | 7/0.254 | 0.76 | 0.30 | 1.5±0.05 | 0.76 | 4.9 ± 0.20 | 27.0 | 59.4 |
| 2C*20AWG | 7/0.32 | 0.96 | 0.30 | 1.7±0.10 | 0.76 | 5.3±0.20 | 33.7 | 36.7 |
| 2C*18AWG | 16/0.254 | 1.15 | 0.30 | 1.9 ± 0.10 | 0.76 | 5.7±0.20 | 41.2 | 23.0 |
| 2C*16AWG | 26/0.254 | 1.49 | 0.30 | 2.2 ± 0.10 | 0.76 | 6.4 ± 0.30 | 55.2 | 14.6 |
| 2C*14AWG | 41/0.254 | 1.87 | 0.30 | 2.6 ± 0.10 | 0.76 | 7.2 ± 0.30 | 75.7 | 8.96 |
Opmerking 1: Gedetailleerde afmetingen en technische parameters zijn onderworpen aan onze productspecificaties.en kan ook worden aangepast volgens de eisen van de klant of het werkelijke gebruik.
