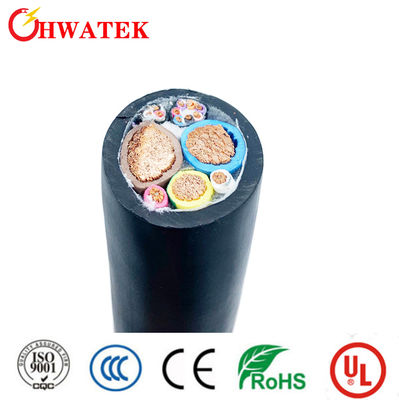

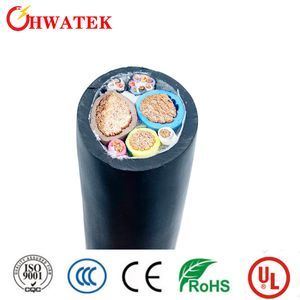

1000V High Voltage DC Electric EV Charging Cable met TPU-isolatie en RoHS-compliant Multicore-ontwerp

Grote Afbeelding : 1000V High Voltage DC Electric EV Charging Cable met TPU-isolatie en RoHS-compliant Multicore-ontwerp

Productdetails:

Certificering:	ISO9001, CE, CCC, RoHS

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	3.000 Meters
Prijs:	US $0.5-1 / Meter

Contact

Gedetailleerde productomschrijving

Schede materiaal:	TPE	Isolatiemateriaal:	TPU
Materiële vorm:	Ronde draad	Kabelspecificatie:	2C × 80mm2+1C × 25mm2+2C × 4mm2+(3C × 0,75 mm2) (P2)+(7C × 0,75 mm2)
Materiaal geleider:	met een breedte van niet meer dan 15 mm	Geleidingsgrootte:	2580/0,20 ±0,008 mm, 798/0,20 ±0,008 mm, 224/0,15 ±0,008 mm
Buitendiameter:	12,40 ± 0,25 mm, 7,00 ± 0,20 mm, 2,70 ± 0,15 mm, 1,40 ± 0,10 mm	Isolatiedikte:	1,60 mm, 1,20 mm, 1,00 mm, 0,50 mm
Nominale spanning:	DC 1000V	Nominale temperatuur:	Jas -40 ~ 90ºC, isolatie -40 ~ 125ºC
Max geleiderweerstand:	0,242Ω/km, 0,78Ω/km, 4,95Ω/km, 26Ω/km	Isolatiespanning bestand:	AC 2.5KV/5min, lekstroom ≤5 ma
Min isolatieweerstand:	500mΩ.km	Treksterkte:	≥20 mpa
verlenging:	≥300%
Markeren:	DC-elektrische EV-oplaadkabel , TPU-isolatie EV-laadkabel , RoHS-compliant laadkabel voor elektrische voertuigen

1000V HV High Voltage EV Power Charger Multicore DC elektrische draadkabel

Productspecificaties

Vervaardiging	CABELNAAM	EV-kabel
Specificatie van de kabel	2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 RoHS-conform
Artikel 1	A: 2C × 80 mm2 B: 1C × 25 mm2 C: 1C × 4 mm2 D: (3C × 0,75 mm2) ((P2) E: (7C × 0,75 mm2)

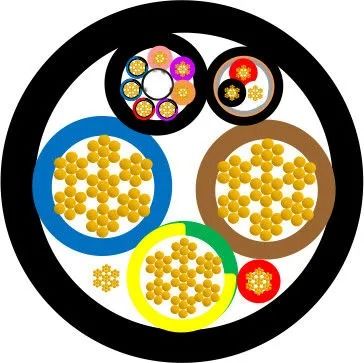

Gedetailleerde bouw

Component	Specificatie
Conductor	Materiaal:met een breedte van niet meer dan 50 mm Grootte: - 2580/0,20 ± 0,008 mm - 798/0,20 ± 0,008 mm - 224/0,15 ± 0,008 mm +10/1# Tinsel+1000D Kevlar - 40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar - 40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar
Overdosis (ref.)	12.40±0.25mm. 7.00±0.20mm. 2.70±0.15mm. 1.40±0.10mm.
Isolatie	Materiaal:thermoplastische ((EF2585,85±3A) Min. gemiddelde dikte:1.60mm. 1.20mm. 1.00mm. 0.50mm. 0.50mm. Min.dikte op elk punt:1.34mm 0.98mm 0.80mm 0.35mm 0.35mm Overdosis:15.60±0.40mm. 9.60±0.30mm. 4.70±0.20mm. 2.50±0.10mm. 2.50±0.10mm.
Kabels1	Voller:Wat is er aan de hand? Materiaal:/ Al-mylar (uitkijkt)
BRAID	Materiaal:/ Tinned koperen. Grootte:0,12 mm, ≥ 60%
In-jacket	Materiaal:TPE. TPE. Min. gemiddelde dikte:0,60 mm. 0,60 mm. Min.dikte op elk punt:0.42mm. 0.42mm. Overdosis:7,20 ± 0,25 mm.
Kabels	Voller:Versterkt PP-touw Materiaal:niet-geweven ((≥25% overlappend) Montage:2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2
Kleding	Materiaal:TPU Min. gemiddelde dikte:2.80mm Min.dikte op elk punt:2.28mm Overdosis:38.00+0.6/-1.00 mm

Performance-kenmerken

Elektrische kenmerken

FYSISCHE eigenschappen

Nominale spanning:DC 1000V
Nominale temperatuur:
- Jacket: -40 tot 90°C
- Isolatie: -40°C tot 125°C
Max. geleiderweerstand ((20oC):
A:0.242Ω/km B:00,78Ω/km C:4.95Ω/km D&E:26Ω/km
Isolatie Spanning weerstaan ((Core A & B,10m):
AC 2,5kV/5min,lekkuren ≤5mA
Voltooide kabel Spanningstoestand ((Core A tot A & B,10m):
AC 3,5kV/15min,lekkuren ≤ 5mA
Min. isolatieweerstand ((20oC, kern A tot A & B):500MΩ.km

Treksterkte:≥ 20 MPa
Verlenging:≥ 300%
Verouderde toestand:110 ± 1 °C × 168 uur
Percentage oorspronkelijke treksterkte:≤ ± 30%
Percentage oorspronkelijke verlenging:≤ ± 30%
Hoogtemperatuurdrukproef:≤ 50%
Verwarmingsschoktest:Geen scheur.
Test van de verenigbaarheid:GB/T 33594
Vlamproef:GB/T 18380.12-2008
Kunstmatige weerproef:GB/T 33594
Onderzoek op lage temperatuur:-40°C x 16°C, geen scheuren.
chemisch stresszuur:N-oxalzuur alkalische oplossing, N-natriumhydroxide oplossing:GB/T 33594
Voertuig rollen:Verplichtingen en testmethoden moeten in overeenstemming zijn met GB/T 20234.1-2015 7.21
Min. buigradius:6*OD
Abrasiebestendigheid:≥2000 keer
Resistentie tegen chemische stoffen:GB/T 33594
Test van de verpletteringsvermogen:GB/T 33594
Gekrompen rond de test:GB/T 33594

Profiel van het bedrijf

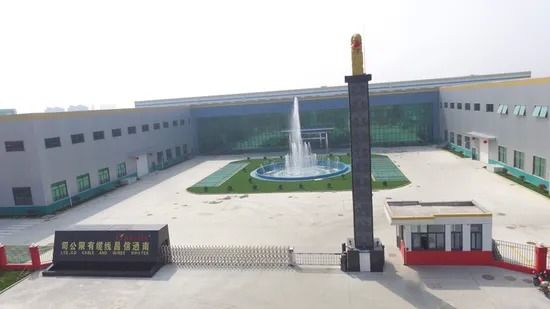

Onze fabriek in Kunshan, opgericht in 2004 met een kapitaalinvestering van 9 miljoen USD, beslaat een oppervlakte van 14.980 vierkante meter.
